Introdução
Com o crescimento dos sistemas fotovoltaicos (FV) residenciais e comerciais, garantir a segurança do sistema tornou-se ainda mais essencial—especialmente em situações de emergência, como arcos elétricos ou incêndios. Os dispositivos de desligamento rápido em nível de string são componentes fundamentais que reduzem rapidamente a tensão CC, tornando os sistemas solares mais seguros para técnicos de manutenção e equipes de emergência.
Neste artigo, abordamos como instalar corretamente esses dispositivos e implementar medidas eficazes de prevenção de incêndio em sistemas FV.
O que é Desligamento Rápido em Nível de String?
É um mecanismo de segurança que reduz a tensão de strings solares para níveis seguros (geralmente abaixo de 30V) em condições de emergência, como incêndios, falhas de arco ou desligamento manual. Isso é vital em instalações de telhado, onde altas tensões CC representam risco significativo.

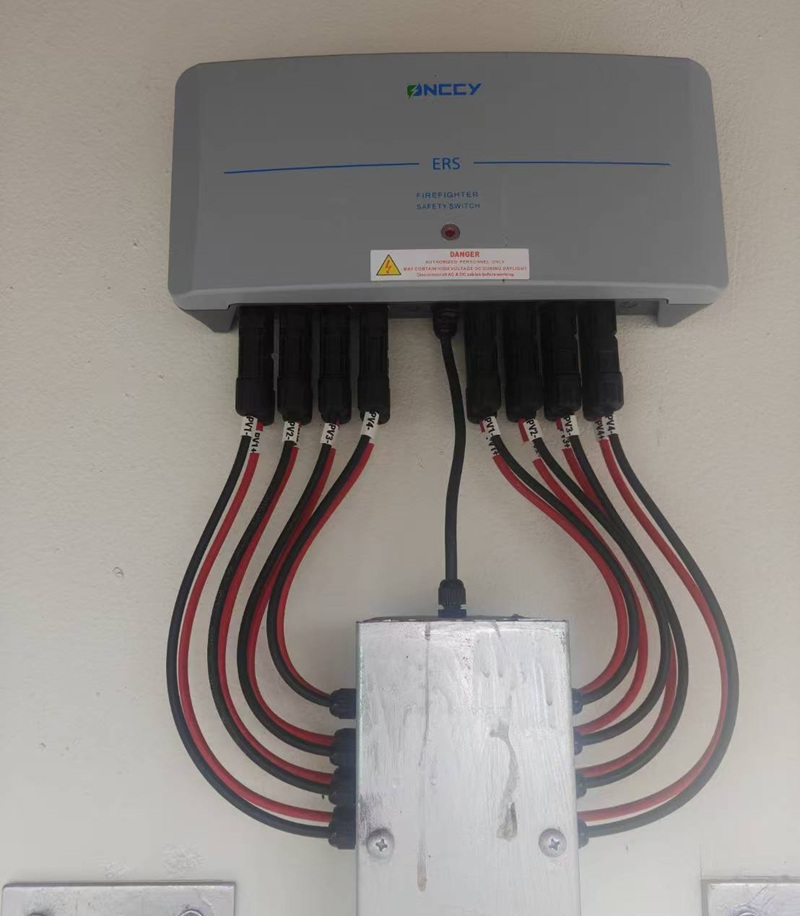

Como Instalar Dispositivos de Desligamento Rápido
1. Posição de Instalação e Fixação
Instale os dispositivos próximos ao módulo FV—na estrutura do módulo ou próximo à caixa de junção.
Evite exposição direta ao sol, chuva ou poeira.
Mantenha espaço mínimo de 12,7mm entre o módulo e o dispositivo para ventilação.
Use apenas suportes e presilhas recomendadas pelo fabricante.
2. Conexões Elétricas
Entrada: conecte à saída da caixa de junção do módulo.
Saída: conecte em série ao próximo string ou entrada do inversor.
Dicas:
Raio de curvatura dos cabos superior a 50mm.
Nunca faça curto-circuito nas saídas.
Use conectores compatíveis com o sistema.
3. Comunicação e Controle
Comunicam-se com o sistema por:
Comunicação sem fio (RF)
PLC (Power Line Communication)
Cabo (RS485/Ethernet)
Ativação por:
Botões manuais (ex: botão PV-Safe da Tigo)
Desligamento CA automático
Certifique-se de que o sistema suporte monitoramento remoto e alarmes.
4. Testes e Comissionamento
Teste todos os strings antes de conectar ao inversor.
Verifique tempo de resposta e queda de tensão conforme padrões de segurança.
Medidas de Prevenção de Incêndios
1. Papel do Desligamento Rápido
Redução da tensão a menos de 30V em até 30 segundos
Dentro de 305mm do módulo: manter entre 80–120V
2. Tecnologia de Detecção de Arco
Transformadores de corrente de alta frequência
Detecção em até 20ms
Queda de tensão a 0V em 1 segundo
Sensores térmicos desligam se >85°C
3. Operação em Emergências
Desligue o disjuntor CA principal.
Bombeiros devem evitar contato com partes energizadas.
Use extintores não condutivos.
4. Equipamentos Certificados
Materiais retardantes de chama
Certificação IEC, UL, ou nacional
Conclusão
A instalação correta e as medidas de segurança dos sistemas de desligamento rápido são essenciais para garantir a operação segura dos sistemas solares. Com equipamentos certificados, treinamento e conformidade com normas, é possível minimizar riscos e aumentar a confiabilidade a longo prazo.
