Introdução

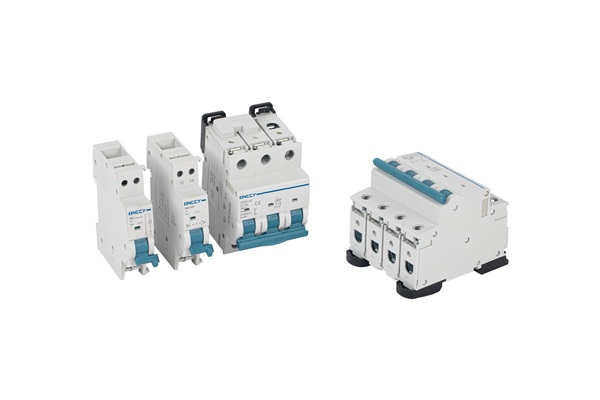

Disjuntores em miniatura (MCBs) parecem simples, mas selecionar a curva de proteção correta é essencial. Além da corrente nominal (In), as curvas B, C, D, K, Z e DC determinam como o disjuntor reage a sobrecargas e curtos-circuitos.
O que é uma curva de proteção?
É uma curva que mostra a relação entre o múltiplo da corrente e o tempo de disparo.
Sobreload (térmico): disparo lento
Curto-circuito (magnético): disparo instantâneo
Disparo térmico e magnético
Térmico: baseado em lâmina bimetálica, protege contra sobrecarga prolongada.
Magnético: bobina que atua em milissegundos para curtos.
Influência da temperatura
Padrão: 30 °C ambiente
1,13 In → não dispara em 1 h
1,45 In → deve disparar em 1 h
2,55 In → deve disparar em minutos
Ambiente > 40 °C pode causar disparos prematuros. Solução: aumentar In ou melhorar ventilação.
Curvas de disparo
B (3–5 In): iluminação, tomadas
C (5–10 In): motores pequenos, bombas
D (10–20 In): motores grandes, UPS
K (8–12 In): motores industriais com arranques frequentes
Z (2–3 In): eletrônica sensível, PLCs
DC: sistemas fotovoltaicos, baterias
Erros comuns
LED dispara curva B → use C
Motor dispara ao ligar → use D/K
Caixa aquecida no verão → escolha In maior
Usar MCB AC em DC → perigoso
Processo de seleção
Definir In com base no cabo e temperatura
Medir corrente de partida → escolher curva certa
Confirmar corrente mínima de curto > 1,25 × limite da curva
Ajustar In se temperatura alta
Testar em operação
FAQ
P: Posso usar disjuntor AC em DC?
Não, use modelos específicos DC.
P: Por que meu LED dispara?
Corrente de surto alta → curva C.
P: Como identificar a curva?
Pelo código (B, C, D...) impresso no disjuntor.
Conclusão
Escolher a curva correta garante segurança, confiabilidade e eficiência.
