A geração fotovoltaica (FV) é uma das soluções de energia renovável mais adotadas globalmente — logo após a energia eólica. Conhecida por seu design modular, facilidade de instalação, confiabilidade e longa vida útil, os sistemas solares FV são implantados em aplicações residenciais, comerciais e de grande escala. No entanto, como todos os sistemas elétricos, as instalações FV são vulneráveis a descargas atmosféricas e sobretensões transitórias, que podem danificar gravemente componentes sensíveis, como inversores, caixas de junção CC, controladores e sistemas de monitoramento.
Para garantir operação confiável e segurança a longo prazo, a seleção e instalação adequadas de Dispositivos de Proteção contra Surtos (DPS) são essenciais. Este guia apresenta os principais critérios para selecionar DPS projetados especificamente para sistemas fotovoltaicos, em conformidade com normas internacionais e desafios operacionais reais.
Por que os DPS são críticos em sistemas FV
Um sistema FV típico inclui:
Painéis solares (lado CC)
Caixas de junção CC
Inversores (conversão CC-CA)
Quadros de distribuição CA
Armazenamento em baterias (opcional)
Sistemas de monitoramento e controle
Esses componentes contêm eletrônica sensível e são frequentemente instalados em locais expostos (como telhados ou campos abertos), tornando-os alvos ideais para sobretensões induzidas por raios. Ao contrário dos sistemas CA, as sobretensões no lado CC apresentam riscos únicos devido à tensão constante sem passagem por zero, o que dificulta a extinção de arcos elétricos durante falhas do DPS.
Normas fundamentais para seleção de DPS em sistemas FV
Ao escolher DPS para sistemas solares, sempre consulte estas normas internacionalmente reconhecidas:
IEC 62305: Série sobre proteção contra raios
IEC 61643-11: DPS conectados a sistemas de baixa tensão
IEC 61312: Proteção contra impulso eletromagnético de raio (LEMP)
EN 50539-11: Dispositivos de proteção contra surtos para sistemas fotovoltaicos
GB 50057: Norma chinesa para proteção contra raios em edificações
A conformidade com essas normas garante que seus DPS sejam testados e dimensionados para condições reais de sistemas FV.
Fatores críticos na seleção de DPS para sistemas FV
Formas de onda e capacidade de descarga
Certifique-se de que os DPS sejam testados com formas de onda apropriadas:
Onda de corrente 8/20 µs para sobretensões induzidas
Onda 10/350 µs para impactos diretos de raios (DPS Tipo I)
Valores mais altos de In (corrente nominal de descarga) e Imax (corrente máxima de descarga) oferecem melhor proteção — especialmente no lado CC, onde a energia do surto pode ser significativa.
Nível de proteção (Up)
Quanto menor o Up, melhor a proteção dos equipamentos a jusante.
No lado CA, o Up deve ser compatível com os níveis de isolamento dos equipamentos (geralmente < 2,5 kV).
No lado CC, o Up deve corresponder à tensão de circuito aberto máxima (Voc) do sistema — frequentemente 600 V, 1000 V ou até 1500 V em sistemas modernos.
Desafios em sistemas CC: arcos elétricos e fuga térmica
Diferentemente do CA, arcos CC não se autoextinguem. Portanto:
Escolha DPS com desconectores térmicos integrados que cortem com segurança varistores defeituosos.
Prefira designs com supressão de arco ou módulos selados que evitem riscos de incêndio.
Evite DPS que dependam apenas de fusíveis — podem não responder com rapidez suficiente.
Harmônicas e sobretensões temporárias (TOV)
Inversores e cargas não lineares geram harmônicas, causando sobretensões prolongadas (acima de 1000 V). Certifique-se de que seu DPS:
Tenha alta capacidade de suportar TOV (ex.: 1800 V por 5 segundos ou mais)
Não se degrade nem entre em curto sob sobretensão prolongada
Soluções avançadas da ONCCY para sistemas FV
ONCCY, fabricante líder de dispositivos de proteção contra surtos de alto desempenho, oferece DPS desenvolvidos especialmente para aplicações fotovoltaicas. Com mais de 20 anos de experiência em proteção de energias renováveis, a ONCCY entrega:
✅ Vida útil projetada de 20 anos – construído para confiabilidade em ambientes severos
✅ Alta capacidade de descarga em tamanho compacto – ideal para caixas de junção com espaço limitado
✅ Baixa tensão residual (Up) – proteção superior para inversores e controladores
✅ Resistência a TOV de 1800 V – lida com segurança com sobretensões por harmônicas
✅ Corrente de fuga zero e corrente de seguimento zero – graças à tecnologia patenteada série MG
✅ Estrutura selada, sem arco externo – nenhum risco de incêndio durante desconexão
✅ Coordenação por descarga em cadeia – permite instalação em cascata sem distância mínima entre estágios
✅ Carcaça em PA66 autoextinguível UL94 V-0 – resistente ao calor, umidade e vibração
Para proteção no lado CA, a configuração 3+1 sem neutro da ONCCY inclui um módulo de isolação com tensão estática de disparo de 2000 V, mitigando eficazmente riscos de sobretensões harmônicas que reduzem a vida útil ou causam incêndios.

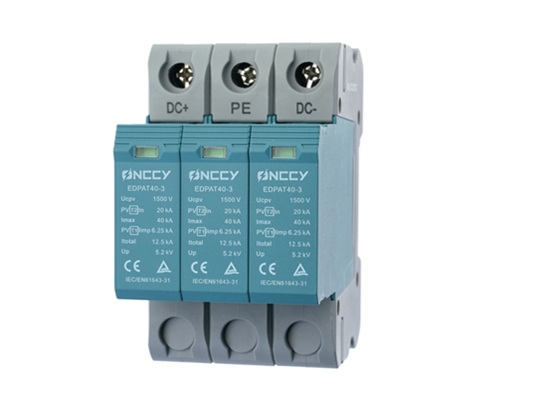

Tipos recomendados de DPS ONCCY para sistemas FV
| Localização | Tipo de DPS | Principais características |
|---|---|---|
| Lado CC (campo de painéis) | DPS CC Tipo II (ex. 1000 V/1500 V) | Alto Imax, disjuntor térmico, supressão de arco |
| Entrada CC do inversor | DPS CC Tipo II | Baixo Up, resistente a TOV, compacto |
| Saída CA do inversor | DPS CA Tipo II (3+1) | Sem neutro, tolerância TOV 1800 V |
| Distribuição principal CA | DPS CA Tipo I+II | Classificação 10/350 µs para zonas de impacto direto |
Todos os DPS ONCCY são certificados conforme UL, CSA, TÜV, CQC, CE, RoHS e REACH, garantindo conformidade e desempenho globais.
Conclusão: Proteja seu investimento solar
Escolher o DPS certo não é apenas cumprir normas — é garantir décadas de geração solar segura e ininterrupta. Diante dos desafios únicos do CC — arcos persistentes, alta Voc e distorção harmônica — DPS genéricos simplesmente não são suficientes.
Os DPS fotovoltaicos especializados da ONCCY combinam engenharia de ponta, testes rigorosos e design à prova de falhas para proteger cada parte do seu sistema solar — do painel à rede.
