Introdução

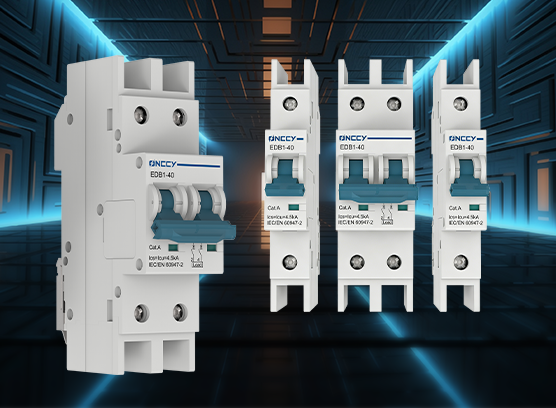

Ao adquirir disjuntores DC da série EDB1-40, muitos engenheiros fazem a mesma pergunta:
se a corrente é 40 A, por que escolher 1P, 2P ou 3P?
Em sistemas de corrente contínua, o número de polos está diretamente ligado à tensão máxima suportada, à capacidade de interrupção e à segurança do sistema — não apenas ao custo.
Neste artigo, explicamos como escolher a configuração correta para sistemas solares, armazenamento de energia e UPS.
Relação entre número de polos (P) e tensão DC
Em disjuntores DC, os polos são conectados em série para aumentar a capacidade de extinção do arco elétrico.
1P: sistemas DC de baixa tensão
2P: maior capacidade de tensão
3P: aplicações de alta tensão até 1500 V DC
Quanto maior o número de polos, maior a tensão que o disjuntor pode interromper com segurança.
Seleção por cenário de aplicação
Cenário A: Sistemas distribuídos de pequeno porte
(Controladores DC e baterias de baixa tensão)
Para sistemas solares residenciais e pequenos ESS, 1P ou 2P são normalmente suficientes.
1P: circuitos DC simples e de menor tensão
2P: quando se deseja maior margem de segurança
Cenário B: String boxes e sistemas comerciais
(1000–1500 V DC)
Em usinas solares comerciais e industriais, a tensão DC costuma chegar a 1000 V ou 1500 V.
Nesses casos, 2P ou 3P são indispensáveis para:
Interromper correntes de falha com segurança
Garantir estabilidade do arco elétrico
Atender normas técnicas de alta tensão
Cenário C: Armazenamento de energia e UPS
(Corrente bidirecional)
Sistemas de baterias e UPS exigem disjuntores capazes de operar com corrente nos dois sentidos.
O design sem polaridade do EDB1-40 permite operação segura em carga e descarga, reduzindo riscos de erro de instalação.
Atenção à polaridade: erro comum em campo
Um erro frequente é instalar disjuntores polarizados em sistemas bidirecionais.
Para aplicações solares e ESS, disjuntores não polarizados oferecem:
Maior segurança operacional
Instalação mais flexível
Menor risco de falhas futuras
Guia rápido – Série EDB1-40
| Configuração | Tensão máxima | Corrente | Capacidade de corte |
|---|---|---|---|
| 1P | 600 V DC | 40 A | 1,5 kA |
| 2P | 1000 V DC | 40 A | 1,5 kA |
| 3P | 1500 V DC | 40 A | 1,5 kA |
Conclusão
A escolha correta do número de polos em um disjuntor DC é essencial para garantir segurança, desempenho e custo otimizado.
A série EDB1-40 atende desde sistemas distribuídos até instalações solares e ESS de alta tensão, oferecendo proteção confiável para diferentes aplicações.
