para que serve um MCCB?

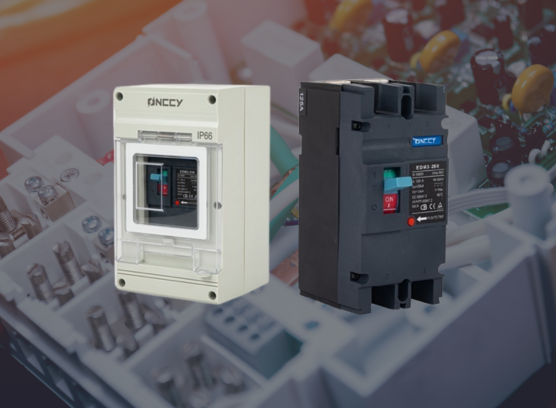

O MCCB (disjuntor de caixa moldada, isolado a ar) é amplamente utilizado em sistemas de distribuição de baixa tensão para seccionar, isolar e interromper correntes de falha, garantindo a segurança de cabos, quadros e equipamentos.
Na prática, a seleção de um MCCB não depende apenas da corrente nominal. A confiabilidade do sistema está diretamente ligada ao tipo de disparo, capacidade de interrupção, tensão do sistema, espaço no painel e nível de curto-circuito disponível.
2) Principais erros na seleção
Os problemas mais comuns em campo geralmente vêm de:
Confundir corrente do quadro com corrente nominal (In)
Usar MCCB com tensão inadequada
Subdimensionar a capacidade de interrupção
Definir acessórios apenas na fase de comissionamento
Ignorar a distância de arco elétrico dentro do painel
3) Tecnologia principal: tipos de disparo e interrupção
Tipos de disparo
Disparo magnético (instantâneo)
– Atua apenas em curto-circuito
– Comum em circuitos de aquecimento ou motores com proteção externaDisparo térmico-magnético
– Proteção contra sobrecarga e curto-circuito
– Uso geral em distribuiçãoDisparo eletrônico
– Correntes e tempos ajustáveis
– Maior seletividade, maior custoProteção específica para motores
– Disparo magnético geralmente ≥ 10 × In
– Evita desligamento durante a partida do motor
Icu x Ics
Icu: capacidade máxima de interrupção
Ics: capacidade de interrupção em serviço (o disjuntor continua utilizável)
Em aplicações críticas, Ics é o parâmetro mais relevante.
4) Seleção prática: os 5 parâmetros essenciais
1️⃣ Corrente do quadro e corrente nominal
Sempre especifique quadro + In, pois disjuntores do mesmo quadro podem ter correntes nominais diferentes.
2️⃣ Tensão nominal (Ui / Ue)
Ui define o isolamento
Ue define a tensão real de operação
Nunca utilize o MCCB acima de sua Ue.
3️⃣ Capacidade de interrupção (Icu / Ics)
Deve ser compatível com a corrente de curto-circuito calculada no ponto de instalação.
4️⃣ Acessórios
Incluem:
Contato auxiliar
Contato de alarme
Bobina de disparo (shunt trip)
Bobina de subtensão
Mecanismo motorizado
Manopla rotativa externa
5️⃣ Distância de arco elétrico
Durante a interrupção de grandes correntes, o arco pode sair do MCCB. Espaço insuficiente pode causar curtos internos no painel.
Checklist rápido
Tensão e frequência do sistema
Corrente contínua e ambiente
Curto-circuito disponível
Tipo de disparo
Acessórios necessários
Espaço e distância de arco no painel
5) Nota de marca: ONCCY
A ONCCY é fabricante de componentes de proteção para sistemas fotovoltaicos e baixa tensão, com suporte OEM/ODM, focada em confiabilidade e integração em painéis.
FAQ
O que é mais importante: Icu ou Ics?
Ics, quando a continuidade do serviço é crítica.
Um MCCB comum serve para motores?
Nem sempre. Motores exigem curvas e ajustes específicos.
Precisa de suporte técnico para seleção de MCCB em sistemas fotovoltaicos ou quadros de distribuição? Entre em contato com a ONCCY.
