À medida que os sistemas elétricos se tornam mais complexos, os dispositivos de proteção tradicionais já não são suficientes para muitas aplicações modernas. Equipamentos como carregadores de veículos elétricos, inversores fotovoltaicos, variadores de frequência, sistemas de alimentação ininterrupta e equipamentos de automação industrial podem gerar correntes de falha que os dispositivos de proteção padrão nem sempre conseguem detetar corretamente.

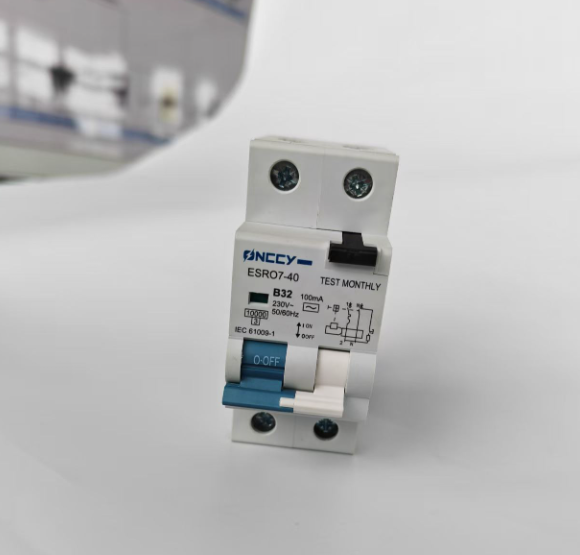

É exatamente aqui que o RCBO Tipo B da ONCCY se torna essencial.
Um disjuntor diferencial com proteção contra sobrecorrente do Tipo B foi desenvolvido para oferecer um nível mais elevado de segurança, detetando uma gama mais ampla de correntes residuais, incluindo corrente alternada, corrente contínua pulsante, corrente contínua lisa e correntes residuais de alta frequência. Para circuitos que alimentam equipamentos eletrónicos modernos, esta capacidade alargada de deteção é frequentemente indispensável.
Se o seu projeto envolve eletrónica de potência, sistemas de energia renovável ou equipamentos industriais avançados, a escolha do dispositivo de proteção adequado não diz respeito apenas à conformidade. Trata-se de segurança das pessoas, fiabilidade dos equipamentos e preparação para o futuro.
O que é um RCBO Tipo B?
Um RCBO Tipo B combina duas funções essenciais de proteção num único dispositivo:
proteção diferencial contra choque elétrico e fugas à terra
proteção contra sobrecarga e curto-circuito do circuito
Ao contrário dos dispositivos tradicionais do tipo corrente alternada ou do tipo A, um RCBO Tipo B consegue detetar formas de corrente de falha mais complexas, cada vez mais comuns nas instalações elétricas modernas.
Por isso, é especialmente indicado para aplicações com retificadores, inversores, conversores, acionamentos de motores ou riscos de falha influenciados por corrente contínua.
Por que o RCBO Tipo B é importante nos sistemas elétricos modernos?
A principal razão é simples: os equipamentos modernos geram correntes de falha modernas.
Os dispositivos diferenciais tradicionais funcionam bem com cargas elétricas simples. No entanto, muitas tecnologias recentes produzem formas de corrente que podem limitar ou até inutilizar dispositivos de proteção mais básicos.
Comparação da deteção de correntes de falha
| Tipo de corrente de falha | Tipo corrente alternada | Tipo A | Tipo B |
|---|---|---|---|
| Corrente residual alternada sinusoidal | Sim | Sim | Sim |
| Corrente residual contínua pulsante | Não | Sim | Sim |
| Corrente residual contínua lisa | Não | Não | Sim |
| Corrente residual de alta frequência | Não | Não | Sim |
Esta capacidade de deteção mais ampla é a principal vantagem do RCBO Tipo B da ONCCY.
1. Proteção abrangente para cargas elétricas complexas
A maior vantagem do RCBO Tipo B da ONCCY é a sua capacidade de detetar uma maior variedade de correntes de falha.
Nas instalações reais, as correntes de falha já não se limitam a formas simples de corrente alternada. Muitos equipamentos modernos com eletrónica de potência podem gerar:
correntes contínuas pulsantes
correntes contínuas lisas
correntes de falha de alta frequência
formas mistas de corrente residual
Um dispositivo do tipo corrente alternada não consegue detetar corretamente muitos destes defeitos. Um dispositivo do tipo A melhora a proteção, mas não deteta corrente contínua lisa. Um RCBO Tipo B foi concebido precisamente para estas situações.
Para projetistas, engenheiros e instaladores, isto significa mais segurança e menos risco de falhas não detetadas.
2. Proteção fiável contra corrente contínua lisa
Esta é uma das razões mais importantes para escolher um RCBO Tipo B.
Muitos equipamentos modernos contêm circuitos retificadores trifásicos, estágios de conversão em corrente contínua ou grandes condensadores de filtragem. Se ocorrer uma falha de isolamento, estes sistemas podem gerar corrente de fuga contínua lisa.
Por que a corrente contínua lisa é perigosa?
A corrente contínua lisa pode provocar saturação magnética no núcleo de deteção utilizado pelos dispositivos diferenciais convencionais. Quando isso acontece, o dispositivo pode deixar de funcionar corretamente ou não disparar quando necessário.
Na prática, isto significa:
o dispositivo de proteção pode não disparar em caso de falha
o circuito permanece energizado mesmo numa situação perigosa
o risco de choque elétrico ou danos no equipamento aumenta significativamente
O RCBO Tipo B da ONCCY utiliza uma tecnologia de deteção concebida para continuar a funcionar mesmo na presença de componentes em corrente contínua. Por isso, é frequentemente a escolha certa para instalações influenciadas por corrente contínua.
3. Ideal para carregadores de veículos elétricos, sistemas fotovoltaicos, variadores de frequência e eletrónica industrial
Um RCBO Tipo B é fortemente recomendado, e em muitos casos exigido, quando o circuito alimenta equipamentos como:
Carregadores de veículos elétricos
Os carregadores de veículos elétricos envolvem conversão entre corrente alternada e corrente contínua e podem gerar correntes de fuga contínuas. Um RCBO Tipo B para carregadores de veículos elétricos ajuda a garantir uma operação mais segura.
Sistemas fotovoltaicos
Nos sistemas fotovoltaicos, os inversores convertem a corrente contínua dos painéis solares em corrente alternada. Em situações de falha, podem ocorrer correntes de fuga ligadas à corrente contínua. Um RCBO Tipo B da ONCCY para sistemas fotovoltaicos contribui para instalações de energia renovável mais seguras.
Variadores de frequência
Os variadores de frequência são comuns em sistemas de aquecimento, ventilação e ar condicionado, bombas, elevadores e equipamentos industriais. Estes dispositivos geram harmónicos e formas de onda não lineares que exigem uma proteção mais avançada.
Sistemas de alimentação ininterrupta e equipamentos com retificadores
Grandes sistemas de alimentação ininterrupta, conversores de potência e cargas com retificadores podem produzir correntes residuais complexas, acima da capacidade dos dispositivos mais simples.
Equipamentos médicos e sistemas de imagiologia
Equipamentos médicos de alto nível e sistemas de imagiologia costumam incorporar eletrónica de potência sensível, para a qual a proteção diferencial Tipo B é especialmente adequada.
4. Melhor compatibilidade com as instalações elétricas do futuro
Os sistemas elétricos estão a evoluir para mais eletrificação, automação e controlo digital. Cada vez mais circuitos irão incluir:
inversores
retificadores
sistemas de carregamento inteligentes
acionamentos de motores
interfaces ligadas a energias renováveis
eletrónica de comutação em alta frequência
Escolher um RCBO Tipo B hoje ajuda a evitar problemas de compatibilidade no futuro.
Embora o custo inicial seja superior ao de soluções do tipo A ou do tipo corrente alternada, os benefícios a longo prazo são claros:
maior nível de segurança
menor risco de proteção inadequada
maior flexibilidade para futuras atualizações
menos necessidade de substituição quando os equipamentos forem modernizados
Para consultores, instaladores, fabricantes de equipamento original e distribuidores, o RCBO Tipo B da ONCCY é uma solução preparada para o futuro.
5. Por que escolher o RCBO Tipo B da ONCCY?
Como fabricante de componentes eletrónicos especializado em dispositivos de proteção, a ONCCY compreende as exigências dos sistemas elétricos modernos em matéria de proteção diferencial.
Vantagens do RCBO Tipo B da ONCCY
proteção contra corrente alternada, corrente contínua pulsante, corrente contínua lisa e correntes residuais de alta frequência
combinação de proteção diferencial, proteção contra sobrecarga e proteção contra curto-circuito
adequado para cargas eletrónicas avançadas e equipamentos de eletrónica de potência
desenvolvido para aplicações comerciais, industriais e de energia renovável
solução prática para distribuidores, fabricantes de quadros elétricos, instaladores e compradores de projetos
contribui para estratégias de proteção mais seguras em instalações cada vez mais influenciadas por corrente contínua
Para compradores que procuram um fabricante fiável de RCBO Tipo B, a ONCCY oferece soluções alinhadas com as necessidades das instalações elétricas modernas.
Aplicações típicas do RCBO Tipo B da ONCCY
O RCBO Tipo B da ONCCY é adequado para uma ampla gama de ambientes elétricos avançados, incluindo:
carregadores de veículos elétricos
circuitos de inversores fotovoltaicos
sistemas de armazenamento de energia
circuitos industriais de motores com variador de frequência
sistemas de aquecimento, ventilação e ar condicionado com tecnologia inversora
comandos de elevadores e bombas
sistemas de alimentação ininterrupta e sistemas baseados em retificadores
quadros de distribuição comerciais e industriais
edifícios inteligentes e sistemas de automação
RCBO Tipo B ou RCBO Tipo A: qual escolher?
Se a sua aplicação envolve apenas cargas simples em corrente alternada ou eletrónica monofásica comum, um dispositivo do tipo A pode ser suficiente.
No entanto, se a sua instalação inclui:
conversão de corrente contínua
retificação trifásica
variação de frequência
comutação de alta frequência
carregamento de veículos elétricos
inversores fotovoltaicos
então um RCBO Tipo B é normalmente a opção mais segura e mais preparada para o futuro.
Em resumo:
o tipo A deteta corrente alternada e corrente contínua pulsante
o tipo B deteta corrente alternada, corrente contínua pulsante, corrente contínua lisa e componentes de alta frequência
É precisamente esta cobertura adicional que, em muitas instalações modernas, faz toda a diferença.
Perguntas frequentes
1. O que é um RCBO Tipo B?
Um RCBO Tipo B é um disjuntor diferencial com proteção contra sobrecorrente capaz de detetar corrente alternada, corrente contínua pulsante, corrente contínua lisa e correntes residuais de alta frequência, protegendo também contra sobrecargas e curtos-circuitos.
2. Por que o RCBO Tipo B é importante para carregadores de veículos elétricos?
Os carregadores de veículos elétricos podem gerar correntes de fuga contínuas durante a conversão entre corrente alternada e corrente contínua. Um RCBO Tipo B deteta essas falhas com mais fiabilidade do que dispositivos mais simples.
3. Um RCBO Tipo A pode detetar corrente contínua lisa?
Não. Um dispositivo do tipo A deteta corrente alternada e corrente contínua pulsante, mas não deteta corrente contínua lisa.
4. Por que a corrente contínua lisa é perigosa?
Porque pode saturar magneticamente o núcleo de deteção dos dispositivos convencionais e impedir o disparo correto em caso de falha.
5. O RCBO Tipo B da ONCCY é adequado para sistemas fotovoltaicos?
Sim. O RCBO Tipo B da ONCCY é muito adequado para aplicações com inversores fotovoltaicos, onde podem surgir correntes de fuga relacionadas com corrente contínua.
6. Que tipos de equipamentos normalmente exigem RCBO Tipo B?
As aplicações mais comuns incluem carregadores de veículos elétricos, inversores fotovoltaicos, variadores de frequência, sistemas de alimentação ininterrupta, automação industrial e cargas com retificadores.
7. Um RCBO Tipo B também oferece proteção contra sobrecarga?
Sim. Um RCBO combina proteção diferencial com proteção contra sobrecarga e curto-circuito num único dispositivo.
8. Um RCBO Tipo B é mais caro do que um Tipo A?
Sim, na maioria dos casos. No entanto, oferece um nível de proteção significativamente mais elevado para instalações modernas e pode reduzir riscos de segurança e custos futuros de substituição.
