À medida que a capacidade solar instalada em todo o mundo continua crescendo, a segurança, a confiabilidade e a eficiência energética dos sistemas fotovoltaicos tornam-se cada vez mais importantes. Embora os módulos solares e os inversores geralmente recebam mais atenção, a caixa combinadora CC também desempenha um papel essencial no desempenho geral de uma instalação fotovoltaica.

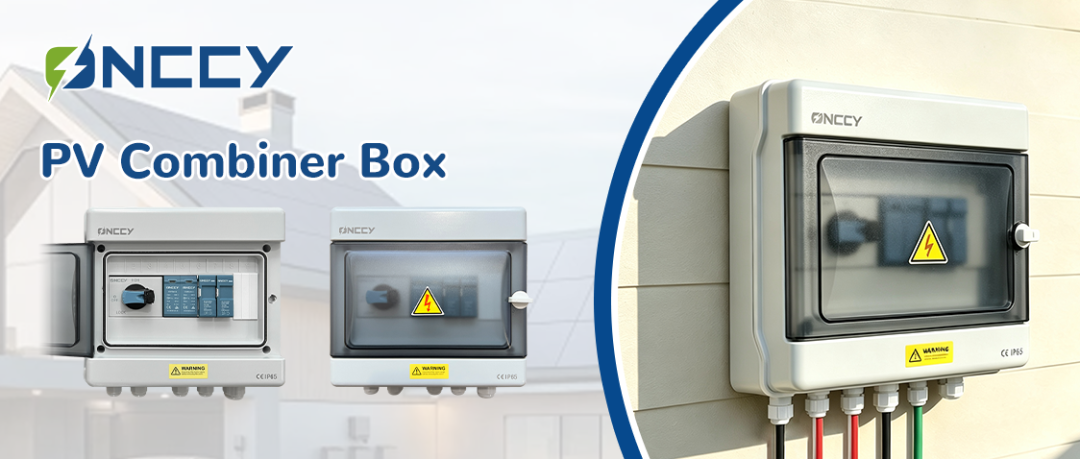

Uma caixa combinadora solar corretamente selecionada reúne várias strings fotovoltaicas em uma única saída e, ao mesmo tempo, oferece proteção dos circuitos, proteção contra surtos e um ponto conveniente de seccionamento. Este artigo apresenta as funções, especificações, características de segurança e aplicações típicas da caixa combinadora solar CC ONCCY 1000V 63A IP65.
O que é uma caixa combinadora solar CC?
Uma caixa combinadora solar CC é um invólucro elétrico utilizado para conectar várias strings fotovoltaicas em paralelo.
Primeiramente, os módulos solares são conectados em série para formar strings fotovoltaicas. Em seguida, os condutores positivos e negativos dessas strings são conectados aos circuitos individuais de entrada dentro da caixa combinadora. Depois de passar pelos dispositivos de proteção apropriados, a energia CC combinada é enviada ao inversor por meio de um único circuito de saída.
Essa configuração pode ajudar a:
Reduzir a quantidade e o comprimento dos cabos que seguem até o inversor
Simplificar a fiação do arranjo fotovoltaico
Proteger individualmente as strings solares
Fornecer proteção contra surtos no lado CC
Facilitar a inspeção, o seccionamento e a manutenção
A caixa combinadora não aumenta a energia produzida pelos módulos solares. Sua função é organizar, combinar e proteger os circuitos CC antes que a energia chegue ao inversor.
Principais especificações
| Especificação | Valor |
|---|---|
| Tensão máxima do sistema | 1000V CC |
| Corrente nominal de saída | 63A |
| Grau de proteção do invólucro | IP65 |
| Temperatura de operação | -40°C a +65°C |
| Material do invólucro | PC+ABS retardante de chamas e resistente aos raios UV |
| Configurações típicas | 2 entradas/1 saída, 4 entradas/1 saída e 6 entradas/1 saída |
| Aplicação | Lado CC dos sistemas fotovoltaicos |
As especificações finais devem sempre ser confirmadas de acordo com a configuração selecionada do produto e a documentação do projeto.
Quatro vantagens principais do produto
1. Proteção IP65 para instalações externas
Um invólucro IP65 é projetado para impedir a entrada de poeira e proteger os componentes internos contra jatos de água de baixa pressão provenientes de diferentes direções. Isso torna a caixa combinadora adequada para muitas instalações fotovoltaicas externas, incluindo telhados, usinas solares no solo, estacionamentos solares e projetos agrofotovoltaicos.
O invólucro de PC+ABS foi desenvolvido para oferecer:
Propriedades retardantes de chamas
Resistência a impactos
Resistência à exposição ultravioleta
Proteção contra poeira e umidade
Operação confiável em uma ampla faixa de temperaturas
O grau de proteção IP65 não significa que o invólucro possa ser submerso em água. Os instaladores também devem utilizar prensa-cabos, vedações e métodos de montagem adequados para manter o grau de proteção especificado.
2. Suporte para sistemas fotovoltaicos de até 1000V CC
As arquiteturas CC de alta tensão são amplamente utilizadas em instalações fotovoltaicas modernas porque podem reduzir a corrente para uma determinada potência e permitir strings mais longas.
Esta caixa combinadora foi projetada para sistemas com tensão de operação de até 1000V CC, sendo adequada para diversas aplicações solares comerciais, industriais, em telhados e instaladas no solo.
A tensão CC máxima real de uma string fotovoltaica deve ser calculada com base na tensão de circuito aberto do módulo e na menor temperatura prevista para o local. O valor resultante deve permanecer abaixo das tensões nominais da caixa combinadora, do inversor, dos conectores, cabos, fusíveis, dispositivos de proteção contra surtos e demais componentes.
3. Saída de 63A com opções flexíveis de entrada
Com uma corrente nominal de saída de 63A, a caixa combinadora pode reunir várias strings fotovoltaicas em uma única saída CC. As configurações disponíveis podem incluir:
2 entradas e 1 saída
4 entradas e 1 saída
6 entradas e 1 saída
Configurações personalizadas para cada projeto
Cada circuito de entrada pode ser equipado com proteção independente, permitindo isolar um circuito com falha sem afetar desnecessariamente as strings em boas condições.
A configuração correta depende da quantidade de strings, da corrente máxima de cada string, da corrente reversa prevista, da capacidade dos cabos, dos limites de entrada do inversor e dos requisitos elétricos aplicáveis. A classificação de 63A não deve ser considerada automaticamente como a corrente de operação de todos os projetos.
4. Múltiplos níveis de proteção CC
Os arranjos fotovoltaicos podem ser expostos a curtos-circuitos, correntes reversas, surtos de comutação e sobretensões transitórias induzidas por descargas atmosféricas. Uma caixa combinadora corretamente configurada fornece várias camadas complementares de proteção.
Proteção das strings contra sobrecorrente
Cada string fotovoltaica pode ser equipada com fusíveis apropriados para corrente contínua. Quando ocorre uma corrente reversa excessiva ou um curto-circuito, o fusível correspondente pode desconectar o circuito afetado.
A seleção dos fusíveis deve considerar:
Corrente de curto-circuito do módulo
Valor máximo do fusível em série especificado pelo fabricante do módulo
Número de strings conectadas em paralelo
Capacidade de condução de corrente dos condutores
Requisitos locais de projeto e instalação
Proteção contra surtos CC
Um dispositivo de proteção contra surtos para sistemas fotovoltaicos pode ajudar a limitar sobretensões transitórias causadas por descargas atmosféricas próximas ou por eventos de comutação elétrica.
A proteção pode ser instalada entre:
Positivo e terra
Negativo e terra
Positivo e negativo
A eficácia da proteção contra surtos também depende do aterramento correto, de conexões curtas, do encaminhamento dos condutores e da coordenação com os demais dispositivos de proteção do sistema fotovoltaico.
Proteção do circuito de saída
Um disjuntor apropriado para corrente contínua oferece funções de manobra e proteção na saída combinada. Ele permite desconectar o circuito a jusante durante determinadas condições de falha ou em manutenções programadas.
Devem ser utilizados somente dispositivos especificamente classificados para a tensão CC, a corrente e a configuração de polaridade do sistema. Disjuntores CA não devem substituir dispositivos de proteção CC corretamente dimensionados.
Aplicações típicas
Usinas solares instaladas no solo
Várias strings fotovoltaicas podem ser combinadas próximas ao arranjo solar, reduzindo a quantidade de longos trechos de cabos até o inversor e melhorando a organização da fiação.
Sistemas comerciais e industriais em telhados
O invólucro compacto e a proteção para ambientes externos tornam a caixa combinadora adequada para muitas instalações comerciais em telhados, nas quais o espaço e a exposição ambiental precisam ser considerados.
Sistemas solares distribuídos
As configurações flexíveis de entrada permitem que os projetistas adaptem a caixa combinadora a diferentes tamanhos de arranjo e layouts de inversores.
Estacionamentos solares e projetos agrofotovoltaicos
Os materiais resistentes aos raios UV e a ampla faixa de temperatura de operação favorecem instalações expostas a condições externas variáveis.
Por que escolher uma caixa combinadora CC ONCCY?
A caixa combinadora CC ONCCY 1000V 63A IP65 foi desenvolvida para oferecer uma combinação prática de proteção elétrica, durabilidade externa e flexibilidade de configuração.
Os principais benefícios incluem:
Componentes de proteção específicos para aplicações fotovoltaicas
Proteção IP65 contra poeira e água
Material do invólucro retardante de chamas e resistente aos raios UV
Múltiplas configurações de entrada
Projeto compacto e de fácil instalação
Opções de personalização para os requisitos do projeto
Suporte técnico e serviço de garantia
Quando forem aplicáveis requisitos IEC, TÜV ou outras exigências de conformidade, os compradores deverão solicitar os certificados e a documentação técnica do modelo e da configuração exatos que serão adquiridos. A certificação deve ser verificada no nível do produto completo e não presumida apenas com base nas certificações dos componentes internos.
